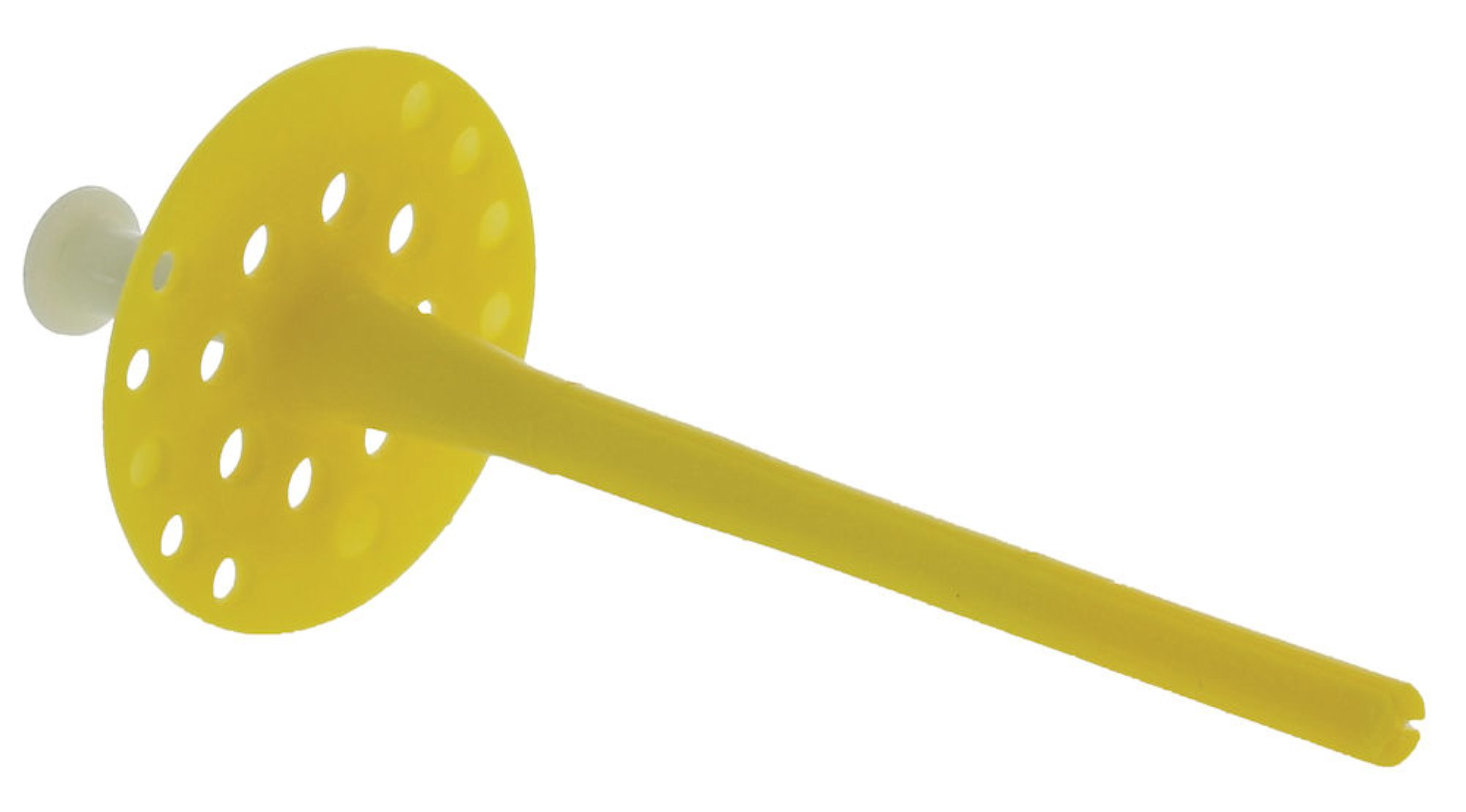

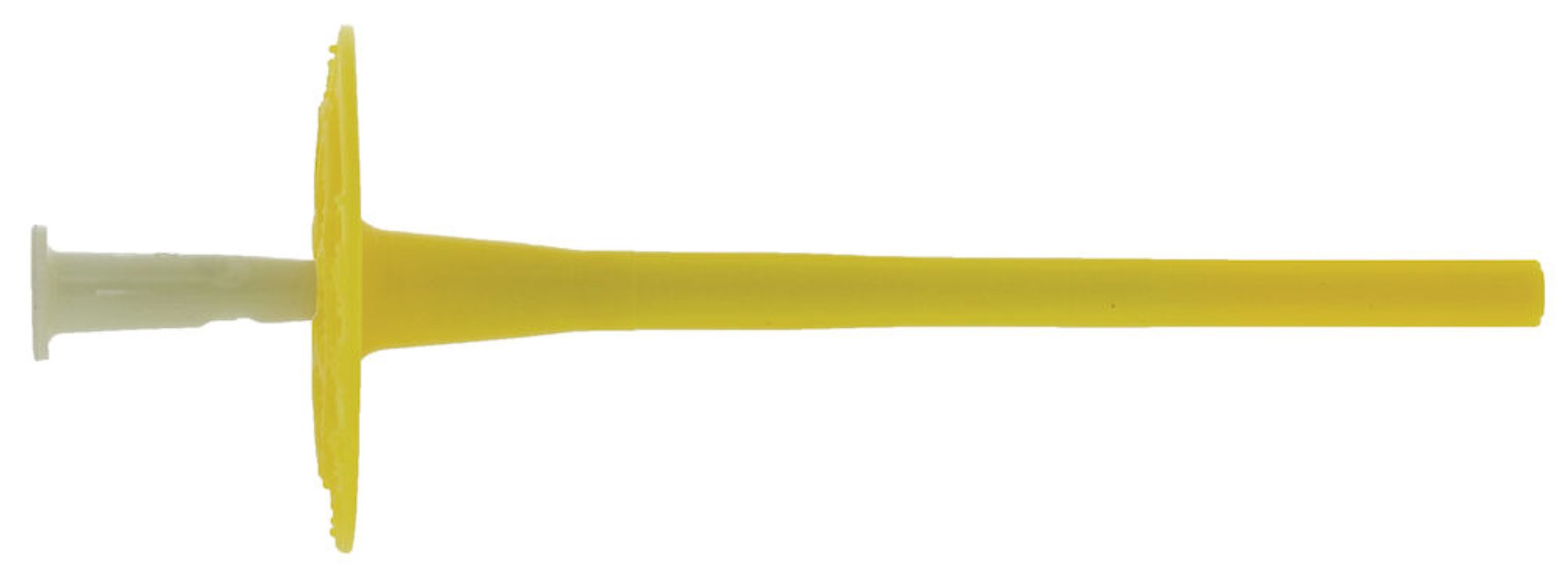

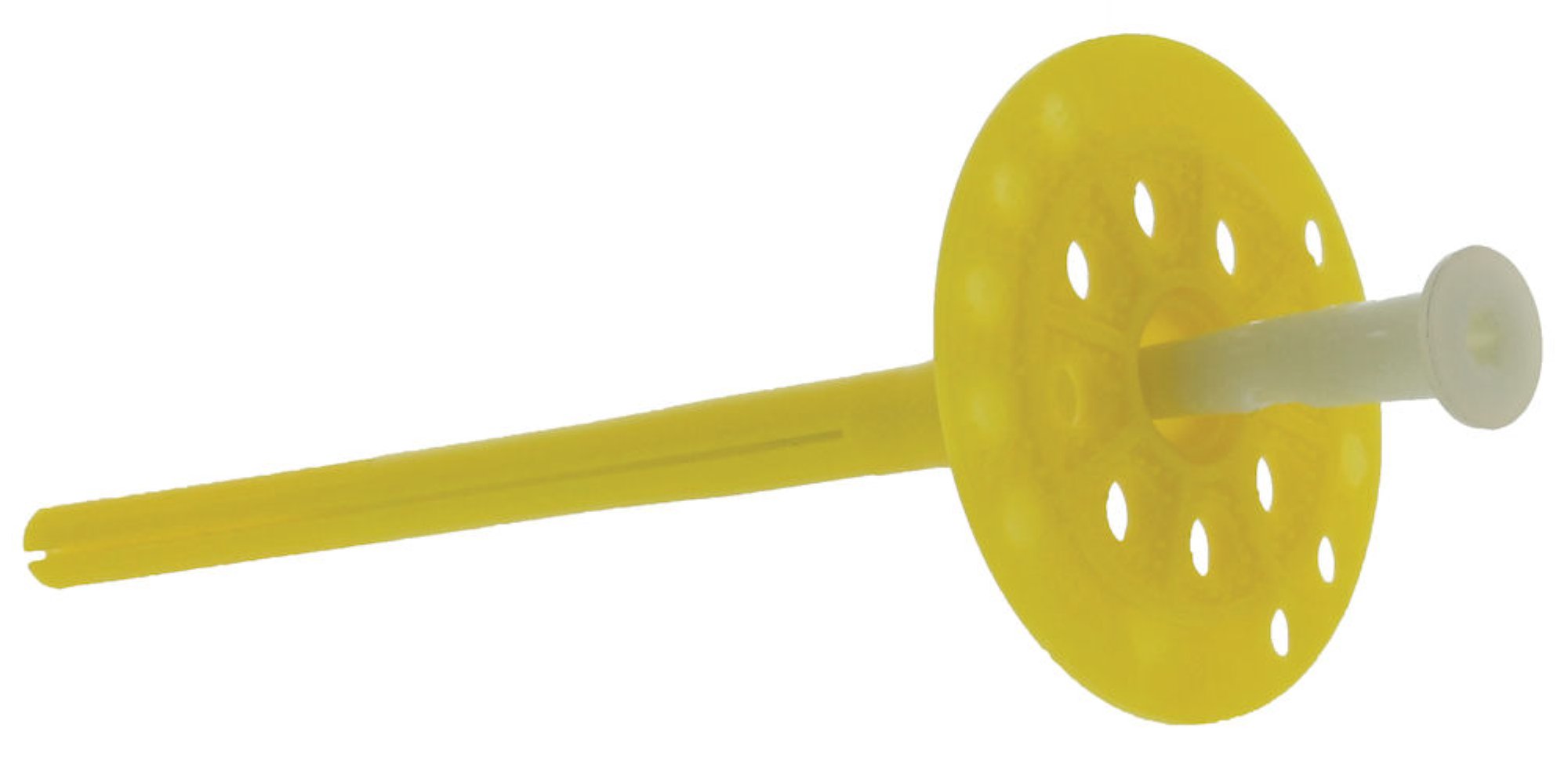

PTH-SX
Taco de plástico para aislamiento para fijación de todo tipo de paneles aislantes del sistema SATE. Adecuado para superficies y aplicaciones fresadas.
Aprobado para todas las categorías de materiales básicos altos valores de tracción - reducción del número de anclajes por m² - económico Fijaciones de seguridad para SATE Sin transmisión térmica Zona de colapso en el cuerpo de la fijación para un fácil ajuste de la misma en los paneles de aislamiento DESCRIPCIÓN DEL PRODUCTO
Taco de plástico para aislamiento para fijación de todo tipo de paneles aislantes del sistema SATE. Adecuado para superficies y aplicaciones fresadas.
VENTAJAS
Aprobado para todas las categorías de materiales básicos
altos valores de tracción - reducción del número de anclajes por m² - económico
Fijaciones de seguridad para SATE
Sin transmisión térmica
Zona de colapso en el cuerpo de la fijación para un fácil ajuste de la misma en los paneles de aislamiento
Instalación rápida y sencilla
Taco premontado para una instalación mas rápida

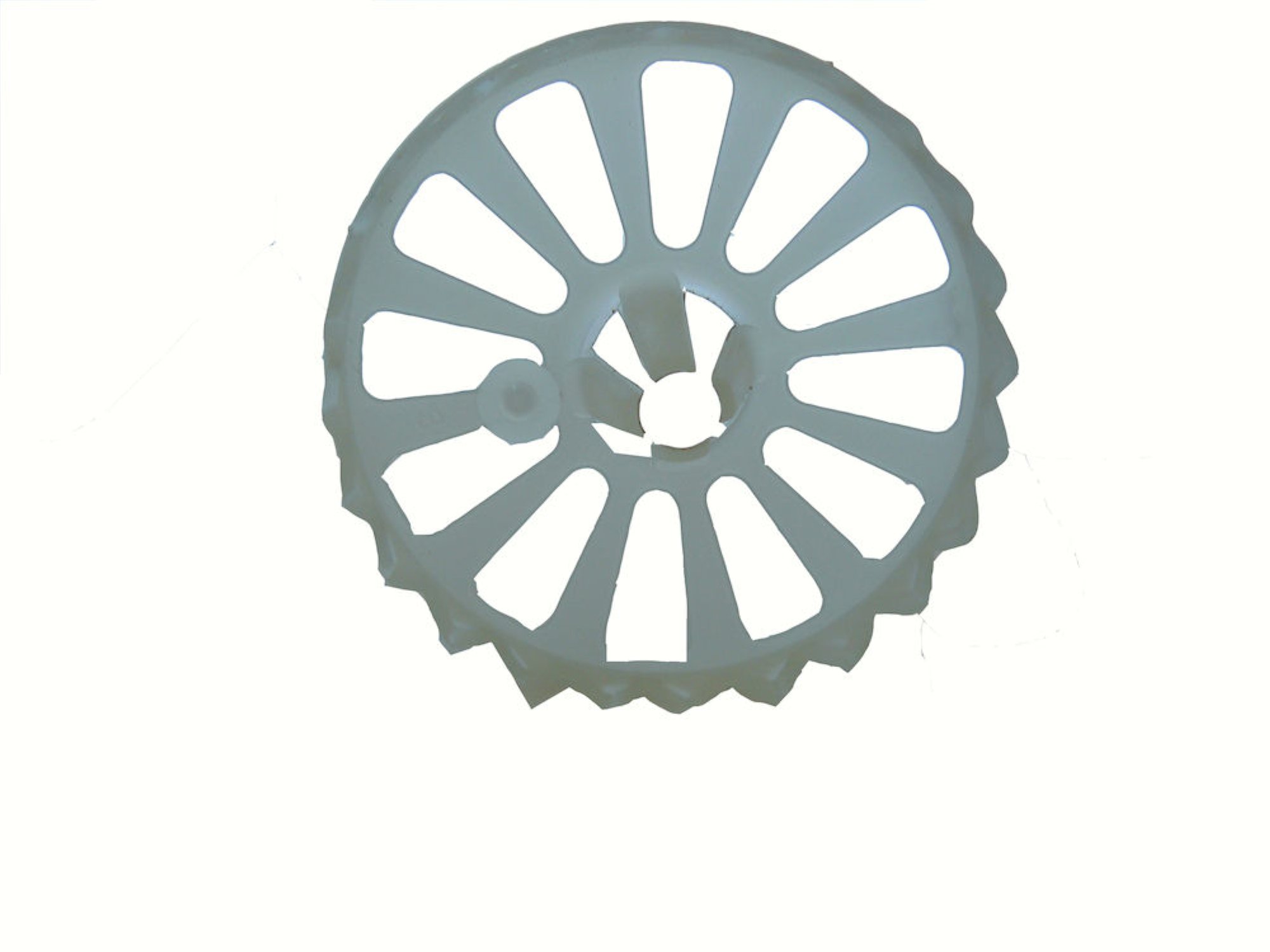

Superficie de placa especial para un agarre óptimo
CERTIFICADO CE
APLICACIONES
Inserte el ancla en el orificio perforado, asegúrese de que la arandela esté en contacto con el material aislante. Si es necesario, empuje ligeramente el ancla con el destornillador.
Si el ajuste del anclaje es difícil, probablemente significa que la broca usada está desgastada (el diámetro perforado es demasiado pequeño o el polvo permanece dentro del agujero). Entonces es necesario utilizar una nueva broca o limpiar mejor el agujero. Los ladrillos huecos y el hormigón celular solo deben perforarse sin martillar (idealmente con una broca especialmente diseñada).

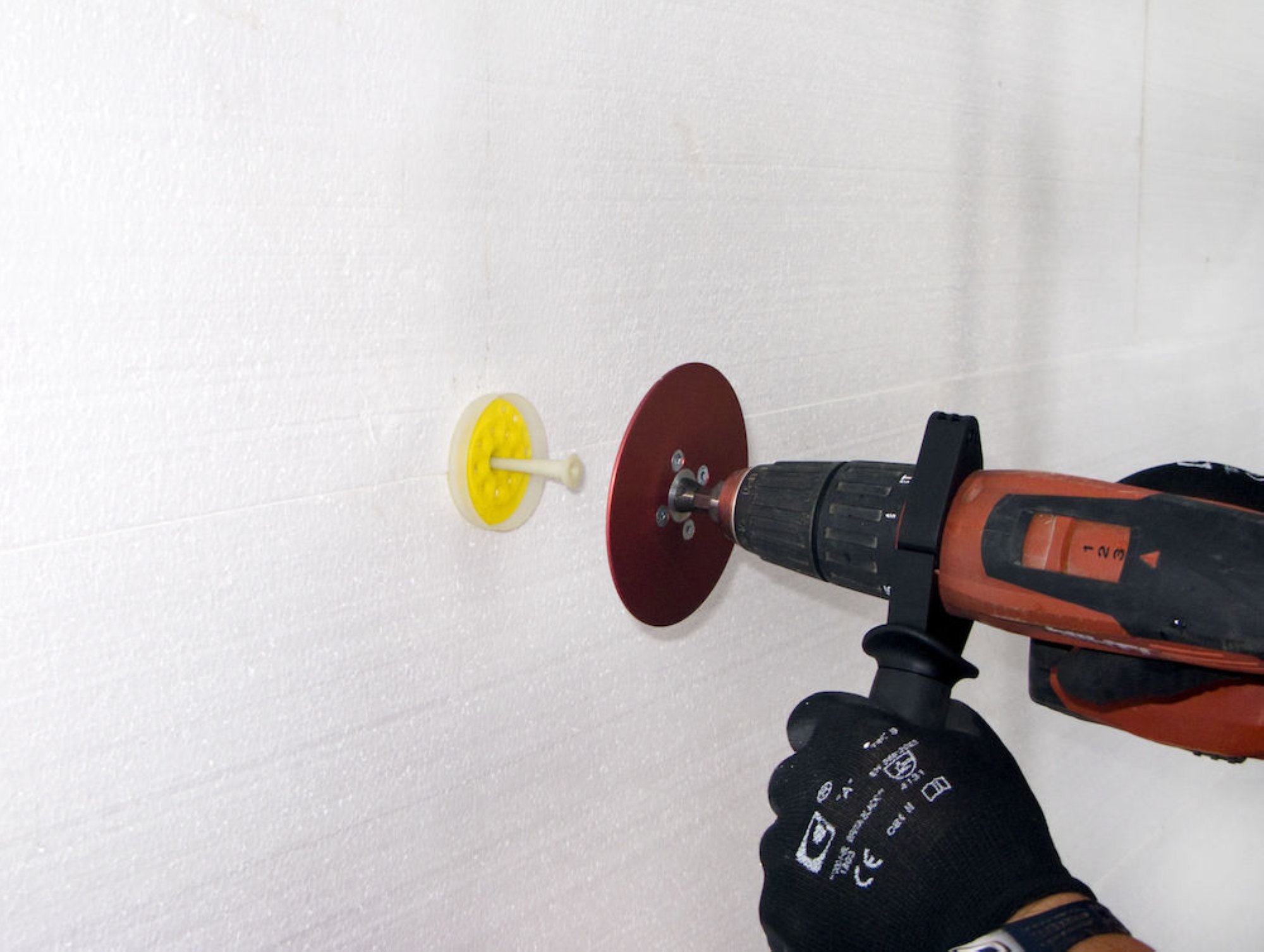

La instalación debe realizarse con un destornillador eléctrico (máximo 350 rpm, idealmente con regulación electrónica) y la herramienta de ajuste MP3 (Torx 30).

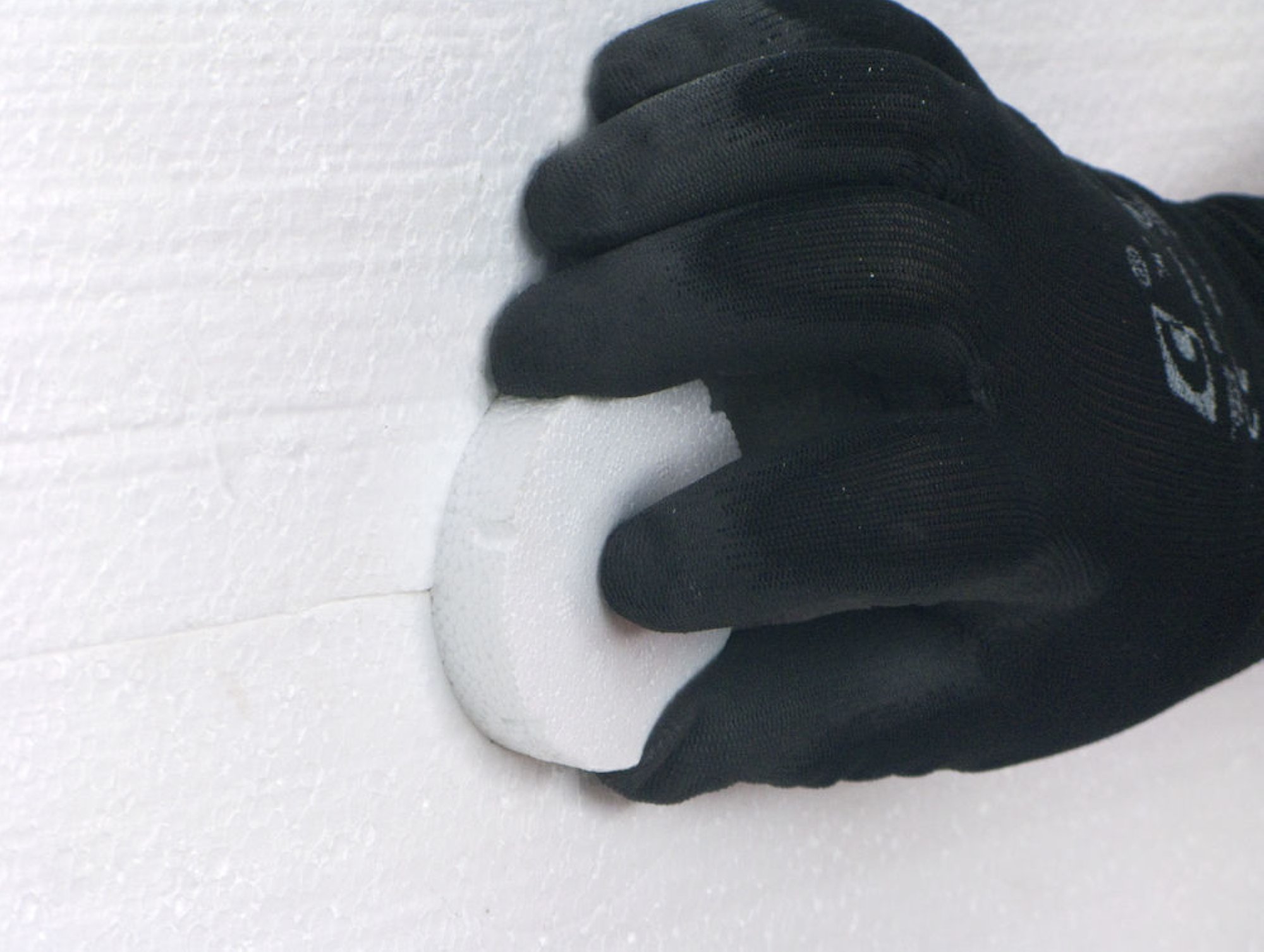

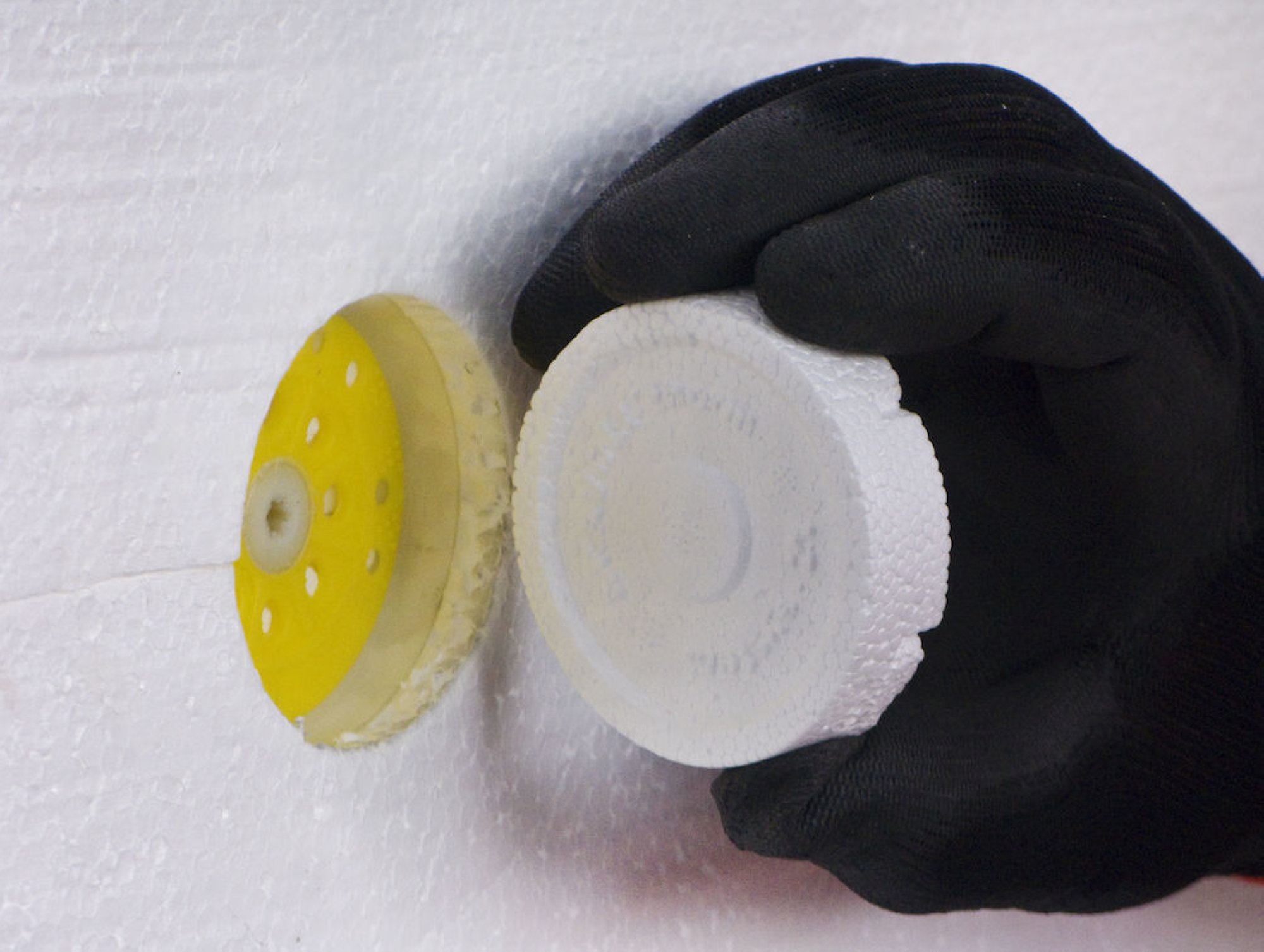

Deje de atornillar cuando la placa de anclaje quede nivelada o entre 0 y 2 mm por debajo de la superficie del material aislante.
En un plazo de 6 semanas, los anclajes deben estar cubiertos por los demás componentes del SATE (para protección UV).
Al nivelar las irregularidades de la superficie, asegúrese de respetar el empotramiento mínimo.
La instalación debe realizarse entre +5 y + 30 ° C.
MATERIALES
Hormigon Celular
Bloque Hueco
Ladrillo Hueco
Roca arenisca
Hormigón no fisurado
Bloque Macizo
Ladrillo Macizo
Listado de referencias
Referencia
Descripción
Designación
Ean
054892 PTH-SX TORNILLO PLÁSTICO 8X175/130 PTH-SX TORNILLO PLÁSTICO 8X175/130 3439510548929 054890 PTH-SX TORNILLO PLÁSTICO 8X135/90 PTH-SX TORNILLO PLÁSTICO 8X135/90 3439510548905 054891 PTH-SX TORNILLO PLÁSTICO 8X155/110 PTH-SX TORNILLO PLÁSTICO 8X155/110 3439510548912 054893 PTH-SX TORNILLO PLÁSTICO 8X195/150 PTH-SX TORNILLO PLÁSTICO 8X195/150 3439510548936 054894 PTH-SX TORNILLO PLÁSTICO 8X215/170 PTH-SX TORNILLO PLÁSTICO 8X215/170 3439510548943 054895 PTH-SX TORNILLO PLÁSTICO 8X235/190 PTH-SX TORNILLO PLÁSTICO 8X235/190 3439510548950 054896 PTH-SX TORNILLO PLÁSTICO 8X255/210 PTH-SX TORNILLO PLÁSTICO 8X255/210 3439510548967
Información adicional referencia: (selecciona una referencia para ampliar información)
PTH-SX TORNILLO PLÁSTICO 8X175/130
Referencia: 054892
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X175/130
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 175 mm
Espesor máx. pieza a fijar (mm): 130 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Certificaciones Certificación: Certificado CEETAG 014 (aïslamiento)
Datos packaging Cantidad de contenido: 100.00
Unidad de contenido: Pieza
Peso (kg): 2,1300
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - cantidad: 42
Unidad de preparación - peso (kg): 110,4600
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 197,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
PTH-SX TORNILLO PLÁSTICO 8X135/90
Referencia: 054890
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X135/90
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 135 mm
Espesor máx. pieza a fijar (mm): 90 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Certificaciones Certificación: Certificado CEETAG 014 (aïslamiento)
Datos packaging Cantidad de contenido: 200.00
Unidad de contenido: Pieza
Peso (kg): 3,5900
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - cantidad: 36
Unidad de preparación - peso (kg): 150,2400
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 207,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
PTH-SX TORNILLO PLÁSTICO 8X155/110
Referencia: 054891
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X155/110
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 155 mm
Espesor máx. pieza a fijar (mm): 110 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Certificaciones Certificación: Certificado CEETAG 014 (aïslamiento)
Datos packaging Cantidad de contenido: 200.00
Unidad de contenido: Pieza
Peso (kg): 3,8800
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - cantidad: 36
Unidad de preparación - peso (kg): 160,6800
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 207,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
PTH-SX TORNILLO PLÁSTICO 8X195/150
Referencia: 054893
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X195/150
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 195 mm
Espesor máx. pieza a fijar (mm): 150 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Datos packaging Cantidad de contenido: 100.00
Unidad de contenido: Pieza
Peso (kg): 2,4800
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - código EAN: 63439510548938
Unidad de preparación - cantidad: 42
Unidad de preparación - peso (kg): 125,1600
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 197,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
PTH-SX TORNILLO PLÁSTICO 8X215/170
Referencia: 054894
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X215/170
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 215 mm
Espesor máx. pieza a fijar (mm): 170 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Datos packaging Cantidad de contenido: 100.00
Unidad de contenido: Pieza
Peso (kg): 2,6300
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - código EAN: 63439510548945
Unidad de preparación - cantidad: 42
Unidad de preparación - peso (kg): 131,4600
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 197,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
PTH-SX TORNILLO PLÁSTICO 8X235/190
Referencia: 054895
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X235/190
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 235 mm
Espesor máx. pieza a fijar (mm): 190 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Datos packaging Cantidad de contenido: 100.00
Unidad de contenido: Pieza
Peso (kg): 2,8100
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - cantidad: 36
Unidad de preparación - peso (kg): 122,1600
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 207,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
PTH-SX TORNILLO PLÁSTICO 8X255/210
Referencia: 054896
Características Designación: PTH-SX TORNILLO PLÁSTICO 8X255/210
Ø perforación (mm): 8 mm
Ø (mm): 8 mm
Profundidad mínima de perforación (mm): 50 mm
Longitud de fijación: 255 mm
Espesor máx. pieza a fijar (mm): 210 mm
Hormigón no fisurado C2025: 0.43 kN
Profundidad de anclaje máximo (mm): 35 mm
Ø cabeza (mm): 60 mm
Ladrillo macizo: 0.43 kN
Ladrillo hueco: 0.27 kN
Huella: TX 30
Hormigón celular: 0.27 kN
Datos packaging Cantidad de contenido: 100.00
Unidad de contenido: Pieza
Peso (kg): 2,9200
Largo (cm): 49,00
Ancho (cm): 29,00
Alto (cm): 29,00
Presentación: Caja
Datos logísticos Unidad de preparación - cantidad: 36
Unidad de preparación - peso (kg): 126,1200
Unidad de preparación - largo (cm): 120,00
Unidad de preparación - ancho (cm): 80,00
Unidad de preparación - alto (cm): 207,00
Clasificación Intrastat: 39259080
Estado artículo Estado: activo
Fecha: 18/02/2021
